BD040 Martillo de circulación inversa
Compatibilidad - RE040, PR40, RE042, MR120, AD660
Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.
| Artículo | Diámetro Ø | |
| mm | pulgada | |
| BD040 Martillo | 120.5 | 4 3/4 |
| Broca | 125 - 152 | 4 7/8 - 5 3/4 |
| Se adapta a condiciones de terreno de medias a duras. | ||

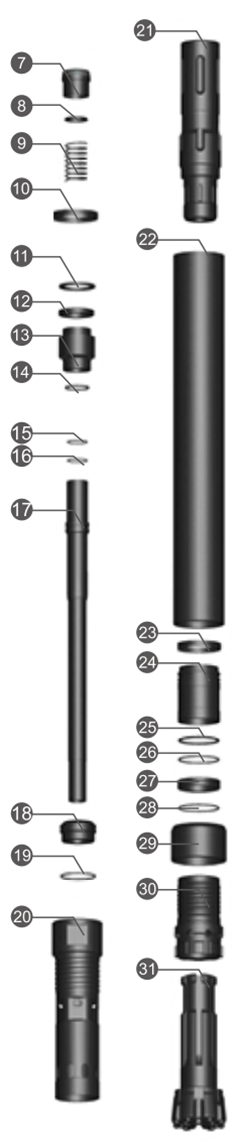

BD040 Lista de piezas del martillo de circulación inversa
| Conjunto superior-sub | Código de producto | Descripción | Amount | Compatibilidad |
| A | Top Sub Assy Remet 4" | |||
| 1 | BD040-TSUB-R4 | Top Sub Remet 4" | 1 | 33-040-R40 |
| 2 | BD040-SK-ASCREEN-R4 | O Ring (Adaptor Tube Remet 4") | 2 | 38-040-001 |
| 3 | BD040-ASCREEN-R4 | Adaptor Tube Remet 4" | 1 | 20-052-R40 |
| 4 | BD040-AIRSCREEN | Air Screen | 1 | 21-040-00B |
| 5 | BD040-SK-AIRSCREEN | O Ring (Air Screen) | 2 | 38-040-001 |
| 6 | BD040-CIRCLIP | Circlip | 1 | 41-D1400-0450 |
| B | Top Sub Assy Metzke 4" | |||
| 1 | BD040-TSUB-M4 | Top Sub Metzke 4" | 1 | 33-040-M40 |
| 2 | BD040-ASCREEN-M4 | Adaptor Tube Metzke 4" | 1 | 20-040-M40 |
| 3 | BD040-AIRSCREEN | Air Screen | 1 | 21-040-00B |
| 4 | BD040-SK-AIRSCREEN | O Ring (Air Screen) | 2 | 38-040-001 |
| 5 | BD040-CIRCLIP | Circlip | 1 | 41-D1400-0450 |
| C | Top Sub Assy Metzke 4.5" | |||
| 1 | BD040-TSUB-M4.5 | Top Sub Metzke 4.5" | 1 | 33-040-M45 |
| 2 | BD040-ASCREEN-M4.5 | Adaptor Tube Metzke 4.5" | 1 | 20-040-M45 |
| 3 | BD040-AIRSCREEN | Air Screen | 1 | 21-040-00B |
| 4 | BD040-SK-AIRSCREEN | O Ring (Air Screen) | 2 | 38-040-001 |
| 5 | BD040-CIRCLIP | Circlip | 1 | 41-D1400-0450 |
| D | Top Sub Assy Remet 4.5" | |||
| 1 | BD040/52-SK-ASCREEN-R4.5 | O Ring (Adaptor Tube Remet 4.5") | 2 | 41-D1400-0450 |
| 2 | BD040/52-ASCREEN-R4.5 | Adaptor Tube Remet 4.5" | 1 | 20-040-R45 |
| 3 | BD040/52-CIRCLIP-1 | Circlip A | 1 | 41-D1300-0850 |
| 4 | BD040/52-AIRSCREEN-R4.5 | Air Screen | 1 | 21-040-00T |
| 5 | BD040/52-CIRCLIP-2 | Circlip B | 1 | 41-D1400-0520 |
| 6 | BD040-TSUB-R4.5 | Top Sub Remet 4.5" | 1 | 33-040-R45 |

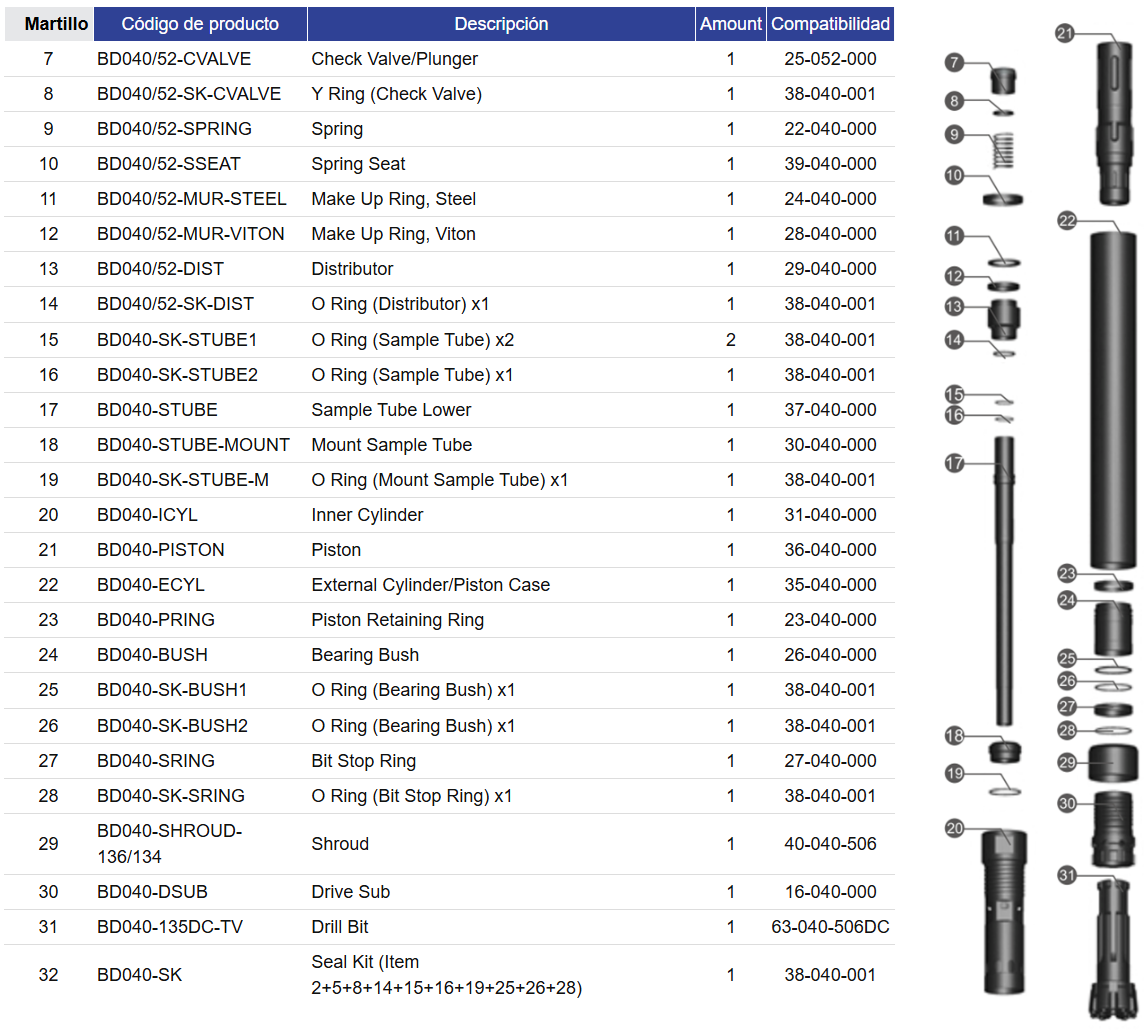

| Martillo | Código de producto | Descripción | Amount | Compatibilidad |
| 7 | BD040/52-CVALVE | Check Valve/Plunger | 1 | 25-052-000 |
| 8 | BD040/52-SK-CVALVE | Y Ring (Check Valve) | 1 | 38-040-001 |
| 9 | BD040/52-SPRING | Spring | 1 | 22-040-000 |
| 10 | BD040/52-SSEAT | Spring Seat | 1 | 39-040-000 |
| 11 | BD040/52-MUR-STEEL | Make Up Ring, Steel | 1 | 24-040-000 |
| 12 | BD040/52-MUR-VITON | Make Up Ring, Viton | 1 | 28-040-000 |
| 13 | BD040/52-DIST | Distributor | 1 | 29-040-000 |
| 14 | BD040/52-SK-DIST | O Ring (Distributor) x1 | 1 | 38-040-001 |
| 15 | BD040-SK-STUBE1 | O Ring (Sample Tube) x2 | 2 | 38-040-001 |
| 16 | BD040-SK-STUBE2 | O Ring (Sample Tube) x1 | 1 | 38-040-001 |
| 17 | BD040-STUBE | Sample Tube Lower | 1 | 37-040-000 |
| 18 | BD040-STUBE-MOUNT | Mount Sample Tube | 1 | 30-040-000 |
| 19 | BD040-SK-STUBE-M | O Ring (Mount Sample Tube) x1 | 1 | 38-040-001 |
| 20 | BD040-ICYL | Inner Cylinder | 1 | 31-040-000 |
| 21 | BD040-PISTON | Piston | 1 | 36-040-000 |
| 22 | BD040-ECYL | External Cylinder/Piston Case | 1 | 35-040-000 |
| 23 | BD040-PRING | Piston Retaining Ring | 1 | 23-040-000 |
| 24 | BD040-BUSH | Bearing Bush | 1 | 26-040-000 |
| 25 | BD040-SK-BUSH1 | O Ring (Bearing Bush) x1 | 1 | 38-040-001 |
| 26 | BD040-SK-BUSH2 | O Ring (Bearing Bush) x1 | 1 | 38-040-001 |
| 27 | BD040-SRING | Bit Stop Ring | 1 | 27-040-000 |
| 28 | BD040-SK-SRING | O Ring (Bit Stop Ring) x1 | 1 | 38-040-001 |
| 29 | BD040-SHROUD-136/134 | Shroud | 1 | 40-040-506 |
| 30 | BD040-DSUB | Drive Sub | 1 | 16-040-000 |
| 31 | BD040-135DC-TV | Drill Bit | 1 | 63-040-506DC |
| 32 | BD040-SK | Seal Kit (Item 2+5+8+14+15+16+19+25+26+28) | 1 | 38-040-001 |
Tabla de selección de brocas
Tabla de selección de cubierta

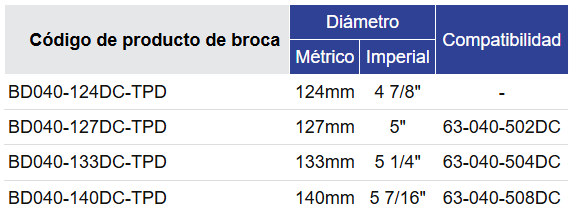

Tabla de selección de brocas
| Código de producto de broca | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| BD040-124DC-TPD | 124mm | 4 7/8" | - |
| BD040-127DC-TPD | 127mm | 5" | 63-040-502DC |
| BD040-133DC-TPD | 133mm | 5 1/4" | 63-040-504DC |
| BD040-140DC-TPD | 140mm | 5 7/16" | 63-040-508DC |
Tabla de selección de cubierta
| Código de producto de la cubierta | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| BD040-SHROUD-124/121.5-DB | 124mm | 4 7/8" | 40-040-413 |
| BD040-SHROUD-127/124.5-DB | 127mm | 5" | 40-040-415 |
| BD040-SHROUD-133/130.5-DB | 133mm | 5 1/4" | 40-040-503 |
| BD040-SHROUD-140/137.5-DB | 140mm | 5 1/2" | 40-040-507 |
| BD040-SHROUD-152/149.5-DB | 152mm | 6" | - |
Especificaciones generales
Consumo de aire

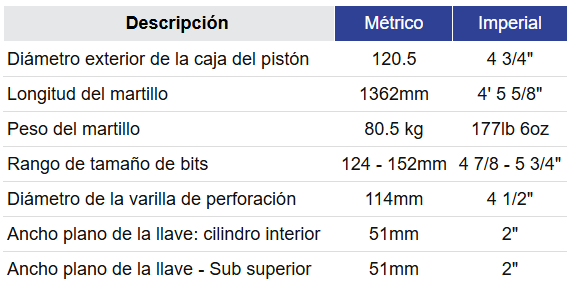

Especificaciones generales
| Descripción | Métrico | Imperial |
| Diámetro exterior de la caja del pistón | 120.5 | 4 3/4" |
| Longitud del martillo | 1362mm | 4' 5 5/8" |
| Peso del martillo | 80.5 kg | 177lb 6oz |
| Rango de tamaño de bits | 124 - 152mm | 4 7/8 - 5 3/4" |
| Diámetro de la varilla de perforación | 114mm | 4 1/2" |
| Ancho plano de la llave: cilindro interior | 51mm | 2" |
| Ancho plano de la llave - Sub superior | 51mm | 2" |
Consumo de aire
| Presión | Consumo | ||
| psi | bar | cfm | m3/min |
| 400 | 27.6 | 850 | 24.0 |
| 450 | 31.1 | 925 | 25.1 |
| 500 | 34.5 | 1000 | 28.3 |
| 550 | 38.1 | 1050 | 29.8 |
| 600 | 41.4 | 1125 | 32.0 |
