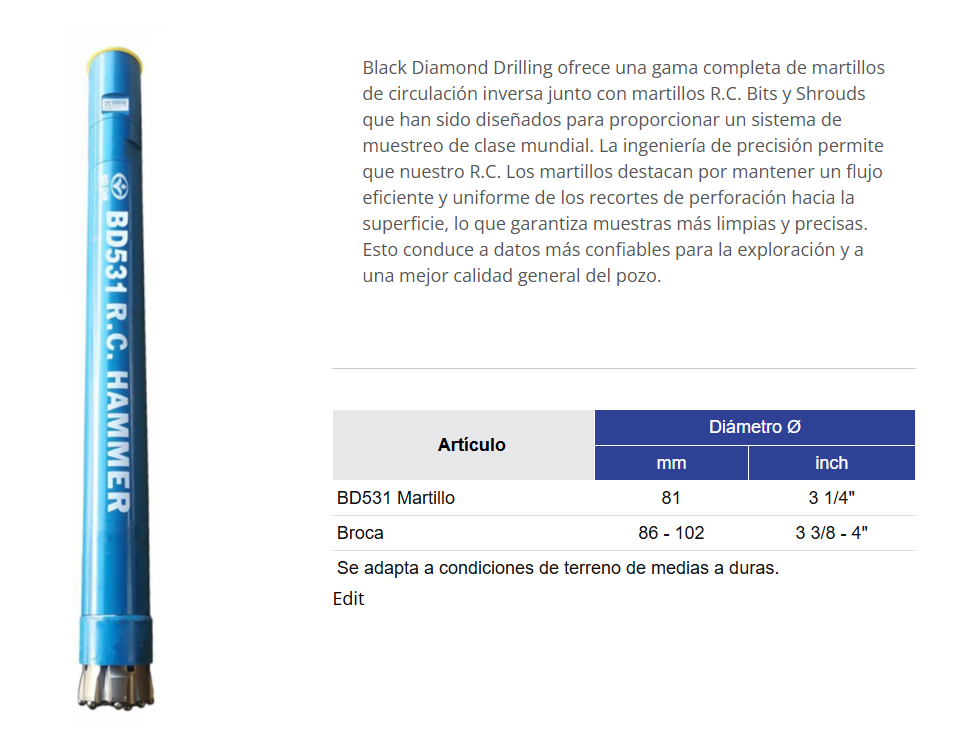

BD531 Martillo de circulacion inversa
Compatibilidad - RE531, AD610, SR731
Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.
| Artículo | Diámetro Ø | |
| mm | inch | |
| BD531 Martillo | 81 | 3 1/4" |
| Broca | 86 - 102 | 3 3/8 - 4" |
| Se adapta a condiciones de terreno de medias a duras. | ||

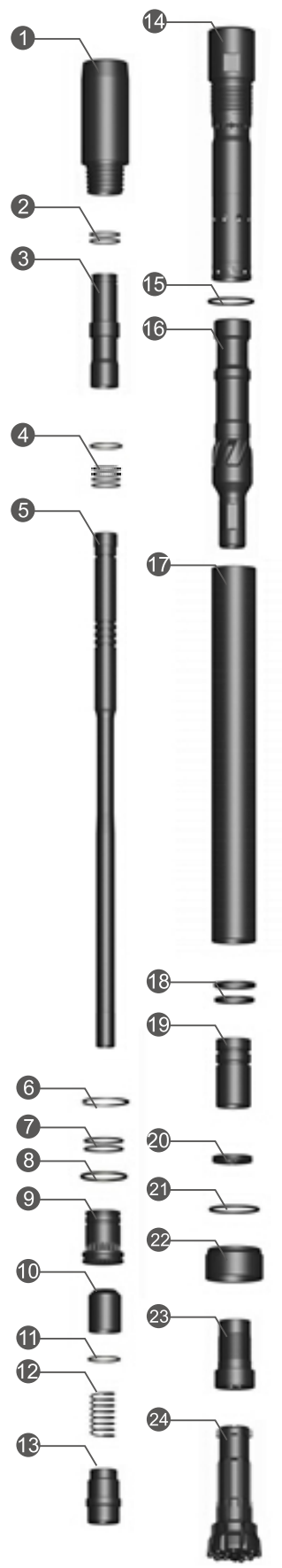

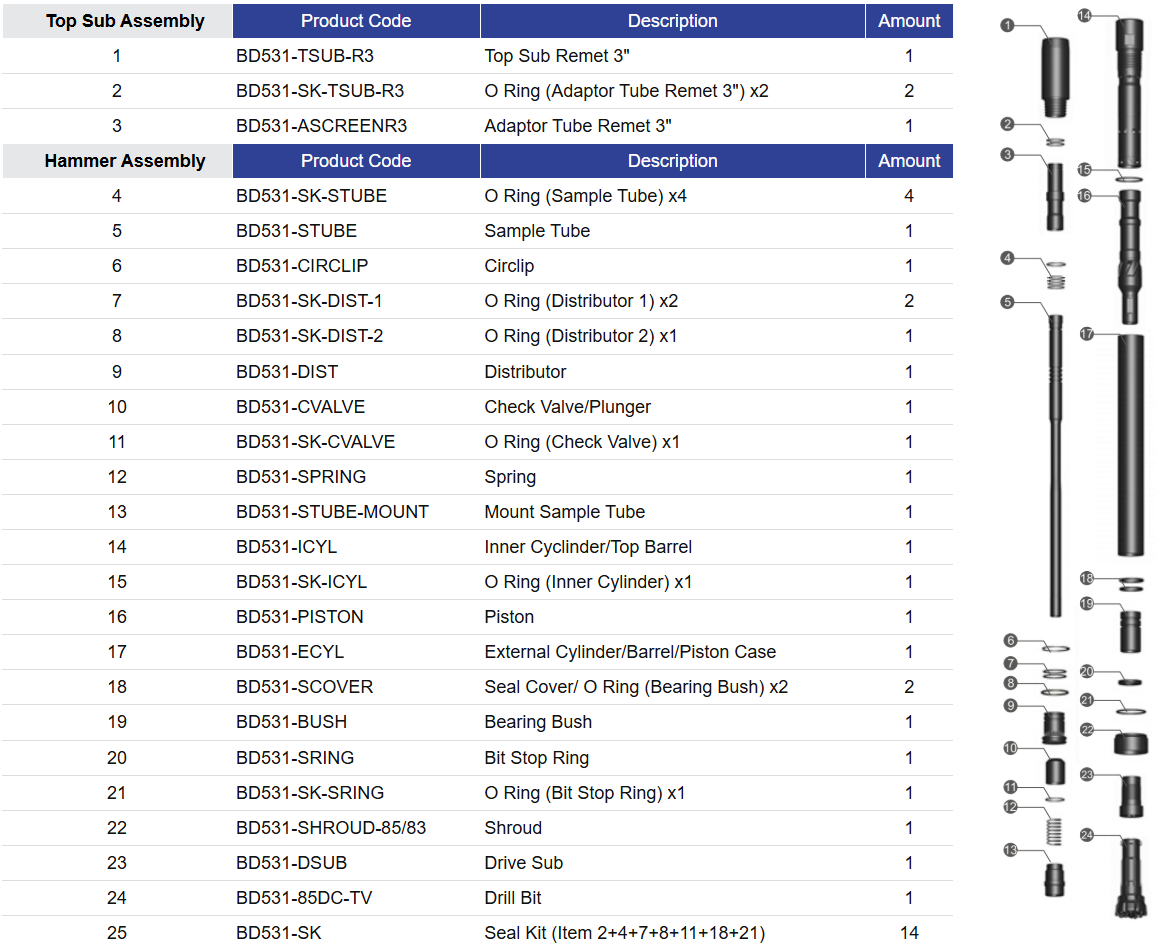

BD531 Lista de piezas del martillo de circulación inversa
| Top Sub Assembly | Product Code | Description | Amount |
| 1 | BD531-TSUB-R3 | Top Sub Remet 3" | 1 |
| 2 | BD531-SK-TSUB-R3 | O Ring (Adaptor Tube Remet 3") x2 | 2 |
| 3 | BD531-ASCREENR3 | Adaptor Tube Remet 3" | 1 |
| Hammer Assembly | Product Code | Description | Amount |
| 4 | BD531-SK-STUBE | O Ring (Sample Tube) x4 | 4 |
| 5 | BD531-STUBE | Sample Tube | 1 |
| 6 | BD531-CIRCLIP | Circlip | 1 |
| 7 | BD531-SK-DIST-1 | O Ring (Distributor 1) x2 | 2 |
| 8 | BD531-SK-DIST-2 | O Ring (Distributor 2) x1 | 1 |
| 9 | BD531-DIST | Distributor | 1 |
| 10 | BD531-CVALVE | Check Valve/Plunger | 1 |
| 11 | BD531-SK-CVALVE | O Ring (Check Valve) x1 | 1 |
| 12 | BD531-SPRING | Spring | 1 |
| 13 | BD531-STUBE-MOUNT | Mount Sample Tube | 1 |
| 14 | BD531-ICYL | Inner Cyclinder/Top Barrel | 1 |
| 15 | BD531-SK-ICYL | O Ring (Inner Cylinder) x1 | 1 |
| 16 | BD531-PISTON | Piston | 1 |
| 17 | BD531-ECYL | External Cylinder/Barrel/Piston Case | 1 |
| 18 | BD531-SCOVER | Seal Cover/ O Ring (Bearing Bush) x2 | 2 |
| 19 | BD531-BUSH | Bearing Bush | 1 |
| 20 | BD531-SRING | Bit Stop Ring | 1 |
| 21 | BD531-SK-SRING | O Ring (Bit Stop Ring) x1 | 1 |
| 22 | BD531-SHROUD-85/83 | Shroud | 1 |
| 23 | BD531-DSUB | Drive Sub | 1 |
| 24 | BD531-85DC-TV | Drill Bit | 1 |
| 25 | BD531-SK | Seal Kit (Item 2+4+7+8+11+18+21) | 14 |
Tabla de selección de brocas
Tabla de selección de cubierta

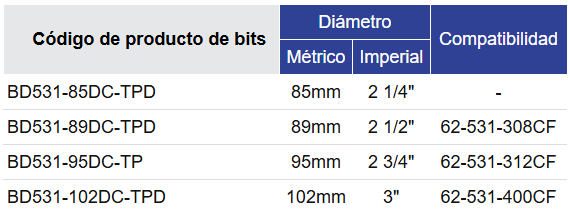

Tabla de selección de brocas
| Código de producto de bits | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| BD531-85DC-TPD | 85mm | 2 1/4" | - |
| BD531-89DC-TPD | 89mm | 2 1/2" | 62-531-308CF |
| BD531-95DC-TP | 95mm | 2 3/4" | 62-531-312CF |
| BD531-102DC-TPD | 102mm | 3" | 62-531-400CF |
Tabla de selección de cubierta
| Código de producto de la cubierta | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| BD531-SHROUD-85/83-DB | 85mm | 3 3/8" | 40-531-305 |
| BD531-SHROUD-89/87-DB | 89mm | 3 1/2" | 40-5310307 |
| BD531-SHROUD-92/90-DB | 92mm | 3 5/8" | - |
| BD531-SHROUD-95/93-DB | 95mm | 3 3/4" | 40-531-311 |
| BD531-SHROUD-98/96-DB | 98mm | 3 7/8" | - |
| BD531-SHROUD-102/100-DB | 102mm | 4" | 40-531-315 |
Especificaciones generales
Consumo de aire

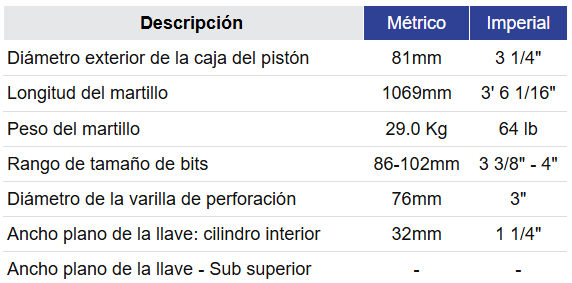

Especificaciones generales
| Descripción | Métrico | Imperial |
| Diámetro exterior de la caja del pistón | 81mm | 3 1/4" |
| Longitud del martillo | 1069mm | 3' 6 1/16" |
| Peso del martillo | 29.0 Kg | 64 lb |
| Rango de tamaño de bits | 86-102mm | 3 3/8" - 4" |
| Diámetro de la varilla de perforación | 76mm | 3" |
| Ancho plano de la llave: cilindro interior | 32mm | 1 1/4" |
| Ancho plano de la llave - Sub superior | - | - |

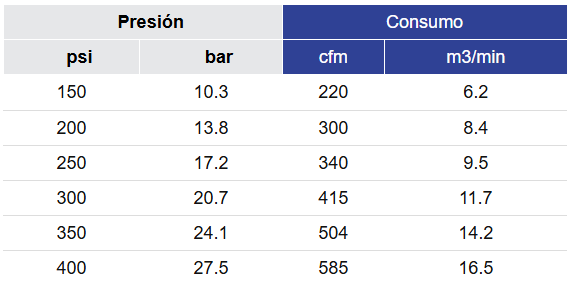

Consumo de aire
| Presión | Consumo | ||
| psi | bar | cfm | m3/min |
| 150 | 10.3 | 220 | 6.2 |
| 200 | 13.8 | 300 | 8.4 |
| 250 | 17.2 | 340 | 9.5 |
| 300 | 20.7 | 415 | 11.7 |
| 350 | 24.1 | 504 | 14.2 |
| 400 | 27.5 | 585 | 16.5 |
