BD54 Martillo de circulación inversa
Compatibilidad - RE054, RE547, MR132, AD670
Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.
| Artículo | Diámetro Ø | |
| mm | pulgada | |
| BD54 Martillo | 130 | 4 3/4 |
| Broca | 136 - 150 | 5 3/8 - 5 7/8" |
| Se adapta a condiciones de terreno de medias a duras. | ||

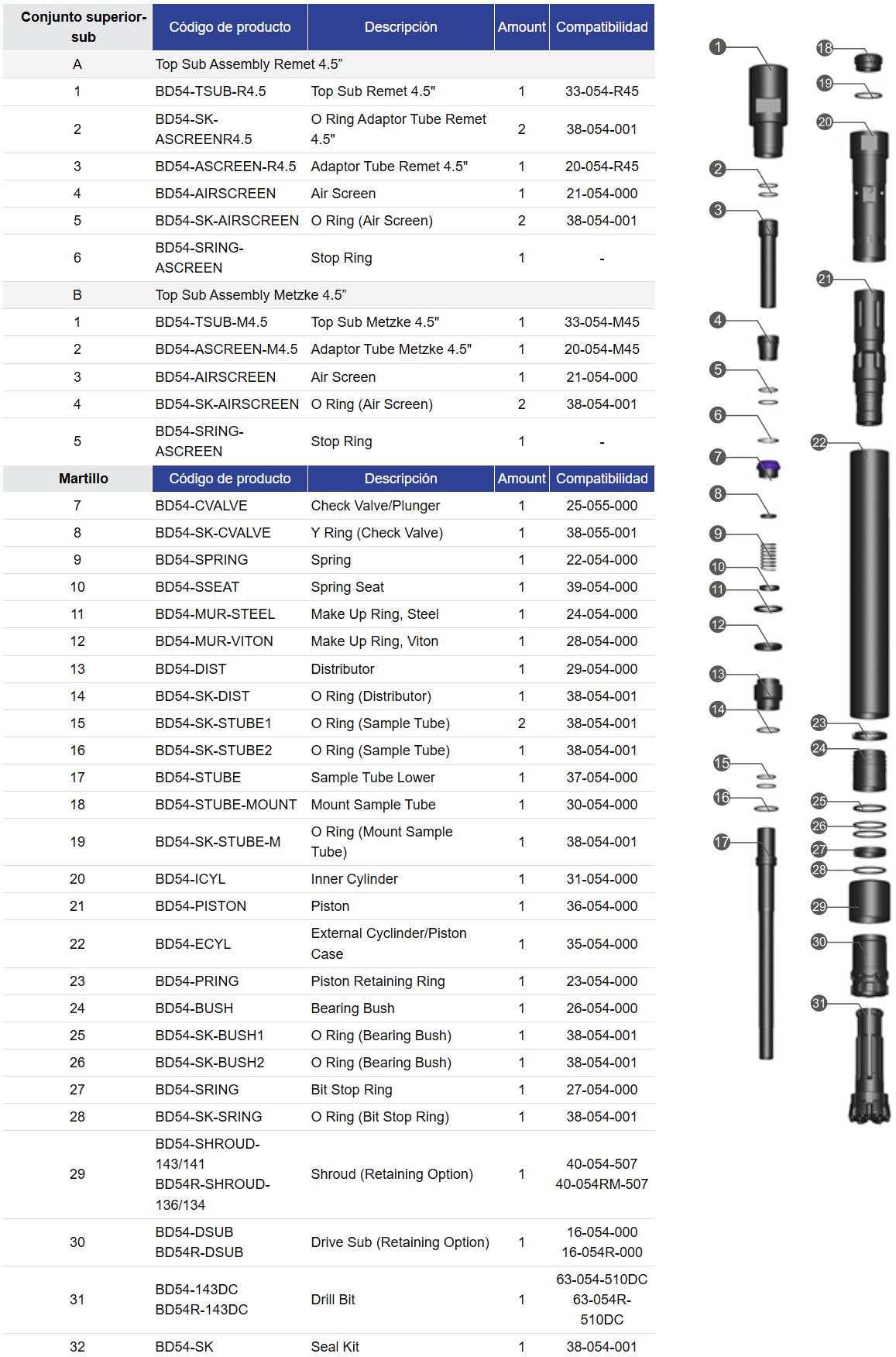

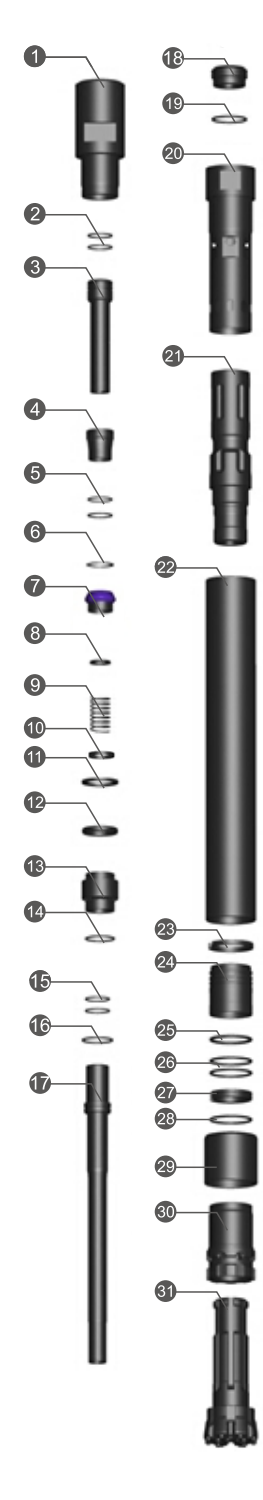

BD54 Lista de piezas del martillo de circulación inversa
| Conjunto superior-sub | Código de producto | Descripción | Amount | Compatibilidad |
| A | Top Sub Assembly Remet 4.5” | |||
| 1 | BD54-TSUB-R4.5 | Top Sub Remet 4.5" | 1 | 33-054-R45 |
| 2 | BD54-SK-ASCREENR4.5 | O Ring Adaptor Tube Remet 4.5" | 2 | 38-054-001 |
| 3 | BD54-ASCREEN-R4.5 | Adaptor Tube Remet 4.5" | 1 | 20-054-R45 |
| 4 | BD54-AIRSCREEN | Air Screen | 1 | 21-054-000 |
| 5 | BD54-SK-AIRSCREEN | O Ring (Air Screen) | 2 | 38-054-001 |
| 6 | BD54-SRING-ASCREEN | Stop Ring | 1 | - |
| B | Top Sub Assembly Metzke 4.5” | |||
| 1 | BD54-TSUB-M4.5 | Top Sub Metzke 4.5" | 1 | 33-054-M45 |
| 2 | BD54-ASCREEN-M4.5 | Adaptor Tube Metzke 4.5" | 1 | 20-054-M45 |
| 3 | BD54-AIRSCREEN | Air Screen | 1 | 21-054-000 |
| 4 | BD54-SK-AIRSCREEN | O Ring (Air Screen) | 2 | 38-054-001 |
| 5 | BD54-SRING-ASCREEN | Stop Ring | 1 | - |
| Martillo | Código de producto | Descripción | Amount | Compatibilidad |
| 7 | BD54-CVALVE | Check Valve/Plunger | 1 | 25-055-000 |
| 8 | BD54-SK-CVALVE | Y Ring (Check Valve) | 1 | 38-055-001 |
| 9 | BD54-SPRING | Spring | 1 | 22-054-000 |
| 10 | BD54-SSEAT | Spring Seat | 1 | 39-054-000 |
| 11 | BD54-MUR-STEEL | Make Up Ring, Steel | 1 | 24-054-000 |
| 12 | BD54-MUR-VITON | Make Up Ring, Viton | 1 | 28-054-000 |
| 13 | BD54-DIST | Distributor | 1 | 29-054-000 |
| 14 | BD54-SK-DIST | O Ring (Distributor) | 1 | 38-054-001 |
| 15 | BD54-SK-STUBE1 | O Ring (Sample Tube) | 2 | 38-054-001 |
| 16 | BD54-SK-STUBE2 | O Ring (Sample Tube) | 1 | 38-054-001 |
| 17 | BD54-STUBE | Sample Tube Lower | 1 | 37-054-000 |
| 18 | BD54-STUBE-MOUNT | Mount Sample Tube | 1 | 30-054-000 |
| 19 | BD54-SK-STUBE-M | O Ring (Mount Sample Tube) | 1 | 38-054-001 |
| 20 | BD54-ICYL | Inner Cylinder | 1 | 31-054-000 |
| 21 | BD54-PISTON | Piston | 1 | 36-054-000 |
| 22 | BD54-ECYL | External Cyclinder/Piston Case | 1 | 35-054-000 |
| 23 | BD54-PRING | Piston Retaining Ring | 1 | 23-054-000 |
| 24 | BD54-BUSH | Bearing Bush | 1 | 26-054-000 |
| 25 | BD54-SK-BUSH1 | O Ring (Bearing Bush) | 1 | 38-054-001 |
| 26 | BD54-SK-BUSH2 | O Ring (Bearing Bush) | 1 | 38-054-001 |
| 27 | BD54-SRING | Bit Stop Ring | 1 | 27-054-000 |
| 28 | BD54-SK-SRING | O Ring (Bit Stop Ring) | 1 | 38-054-001 |
| 29 | BD54-SHROUD-143/141 BD54R-SHROUD-136/134 | Shroud (Retaining Option) | 1 | 40-054-507 40-054RM-507 |
| 30 | BD54-DSUB BD54R-DSUB | Drive Sub (Retaining Option) | 1 | 16-054-000 16-054R-000 |
| 31 | BD54-143DC BD54R-143DC | Drill Bit | 1 | 63-054-510DC 63-054R-510DC |
| 32 | BD54-SK | Seal Kit | 1 | 38-054-001 |
Tabla de selección de brocas
Tabla de selección de cubierta
Tabla de selección de brocas
| Código de producto de broca | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| BD54-136DC-TPD | 136mm | 5 3/8" | 63-054-506DC |
| BD54-140DC-TPD | 140mm | 5 1/2" | 63-054-508DC |
| BD54-143DC-TPD | 143mm | 5 5/8" | 63-054-510DC |
| BD54-146DC-TPD | 146mm | 5 3/4" | 63-054-512DC |

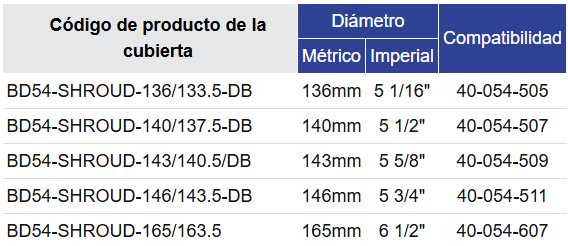

Tabla de selección de cubierta
| Código de producto de la cubierta | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| BD54-SHROUD-136/133.5-DB | 136mm | 5 1/16" | 40-054-505 |
| BD54-SHROUD-140/137.5-DB | 140mm | 5 1/2" | 40-054-507 |
| BD54-SHROUD-143/140.5/DB | 143mm | 5 5/8" | 40-054-509 |
| BD54-SHROUD-146/143.5-DB | 146mm | 5 3/4" | 40-054-511 |
| BD54-SHROUD-165/163.5 | 165mm | 6 1/2" | 40-054-607 |
Especificaciones generales
Consumo de aire
Especificaciones generales
| Descripción | Métrico | Imperial |
| Diámetro exterior de la caja del pistón | 130mm | 5 1/8" |
| Longitud del martillo | 1294mm | 4' 2 15/16" |
| Peso del martillo | 84.5 kg | 186lb 4 5/8oz |
| Rango de tamaño de bits | 136 - 150mm | 5 3/8 - 5 7/8" |
| Diámetro de la varilla de perforación | 114mm | 4 1/2" |
| Ancho plano de la llave: cilindro interior | 50mm | 2" |
| Ancho plano de la llave - Sub superior | 50mm | 2" |
Consumo de aire
| Presión | Consumo | ||
| psi | bar | cfm | m3/min |
| 400 | 27.6 | 875 | 24.3 |
| 450 | 31.1 | 950 | 27.1 |
| 500 | 34.5 | 1000 | 28.3 |
| 550 | 38.1 | 1075 | 30.5 |
| 600 | 41.4 | 1125 | 32.0 |
