BD543 Martillo de circulación inversa

Compatibilidad - RE543, MR109, SR743

Black Diamond Drilling BD543 Información del martillo
Black Diamond Drilling BD543 RC Martillo

Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.

ArtículoDiámetro Ø
mmpulgada
BD543 Martillo116mm4 9/16"
Broca121 - 133 mm4 3/4 - 5 1/4"
Se adapta a condiciones de terreno de medias a duras.

BD543 Lista de piezas del martillo de circulación inversa

Black Diamond Drilling BD543 Full Lista de piezas del martillo de circulación inversa
Conjunto superior-subCódigo de productoDescripciónAmountCompatibilidad
ACrossover Sub Assy PIN Metzke 4"(54mm) to Remet 4" PIN to BOX Crossover Sub Assembly OD 116mm RC-SUBA-PM4BR4-116/54
1BD543-TSUB-R4Top Sub Remet 4"133-542-R40
2BD543/542-ASCREEN-R4Adaptor Tube Remet 4"120-540-R40
3BD543/542-SK-ASCREENR4O Ring (Adaptor Tube Remet 4")438-542-000
4BD543/542-CIRCLIP-ASCREENR4Circlip A141-D1300-0800
Conjunto martilloCódigo de productoDescripciónAmountCompatibilidad
5BD543/542-STUBE-M4/54Sample Tube137-542-000
6BD543/542-SK-STUBEO Ring (Sample Tube) x 5538-542-000
7BD543/542-CIRCLIP-4Circlip B141-D1300-0800
8BD543/542/AIRSCREENAir Screen121-542-000
9BD543/542-DISTDistributor129-542-000
10BD543/542-SK-DISTO RIng (Distributor)138-542-000
11BD543/542-CVALVECheck Valve/Plunger125-542-000
12BD543/542-SK-CVALVEY Ring (Check Valve)138-542-000
13BD543/542/SPRINGSpring122-542-000
14BD543/542-STUBE-MMount Sample Tube1-
15BD543/542-SK-STUBEMO Ring (Mount Sample Tube)138-542-000
16BD543-ICYL-M4/54Inner Cylinder/Top Barrel131-543-000
17BD543/542-SK-ICYLO Ring (Inner Cylinder)138-542-000
18BD543/542-PISTONPiston136-542-000
19BD543-ECYLExternal Cylinder/Piston Case135-543-000
20BD543/542-BUSHBearing Bush126-542-000
21BD543/542-PRINGPiston Retaining Ring123-542-000
22BD543/542-SK-BUSHO Ring (Bearing Bush)238-542-000
23BD543/542-SRINGBit Ring127-542-000
24BD543/542-SK-SRINGO Ring (Bit Ring)138-542-000
25BD543/542-SHROUD-127/125Shroud140-542-415
26BD543/542-DSUBDrive Sub116-542-000
27BD543/542-127DCDrill Bit162-542-500DC
28BD543/542-SKSeal Kit (Item 2+6+10+12+15+17+22+24)138-542-000
Black Diamond Drilling BD543 Lista de piezas del martillo de circulación inversa

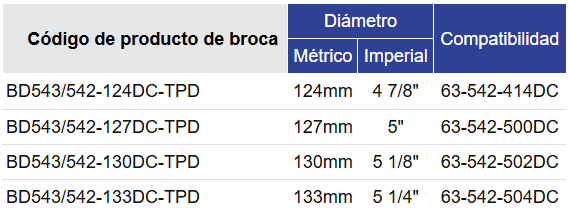

Tabla de selección de brocas

Black Diamond Drilling BD543 Tabla de selección de brocas

Tabla de selección de cubierta

Black Diamond Drilling BD543 Tabla de selección de cubierta

Tabla de selección de brocas

Código de producto de brocaDiámetroCompatibilidad
MétricoImperial
BD543/542-124DC-TPD124mm4 7/8"63-542-414DC
BD543/542-127DC-TPD127mm5"63-542-500DC
BD543/542-130DC-TPD130mm5 1/8"63-542-502DC
BD543/542-133DC-TPD133mm5 1/4"63-542-504DC

Tabla de selección de cubierta

Código de producto de la cubiertaDiámetroCompatibilidad
MétricoImperial
BD543/542-SHROUD-121/119-DB121mm4 3/4"40-542-411
BD543/542-SHROUD-124/122-DB124mm4 7/8"40-542-413
BD543/542-SHROUD-127/125-DB127mm5"40-542-415
BD543/542-SHROUD-130/128-DB130mm5 1/8"40-542-501
BD543/542-SHROUD-133/131-DB133mm5 1/4"40-542-503

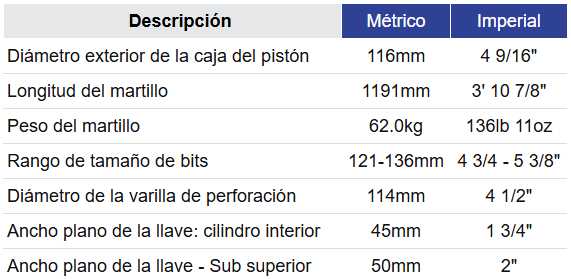

Especificaciones generales

Black Diamond Drilling BD543 Especificaciones generales

Consumo de aire

Black Diamond Drilling BD543 Consumo de aire

Especificaciones generales

DescripciónMétricoImperial
Diámetro exterior de la caja del pistón116mm4 9/16"
Longitud del martillo1191mm3' 10 7/8"
Peso del martillo62.0kg136lb 11oz
Rango de tamaño de bits121-136mm4 3/4 - 5 3/8"
Diámetro de la varilla de perforación114mm4 1/2"
Ancho plano de la llave: cilindro interior45mm1 3/4"
Ancho plano de la llave - Sub superior50mm2"

Consumo de aire

PresiónConsumo
psibarcfmm3/min
40027.683023.4
45031.190025.5
50034.598026.5
55038.1104029.6
60041.4110031.2
