BD545 Martillo de circulación inversa

Compatibilidad - RE545, MR116, SR745, AD638

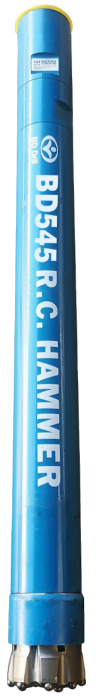

Black Diamond Drilling BD545 Martillo de circulación inversa
Black Diamond Drilling BD545 RC Hammer clear

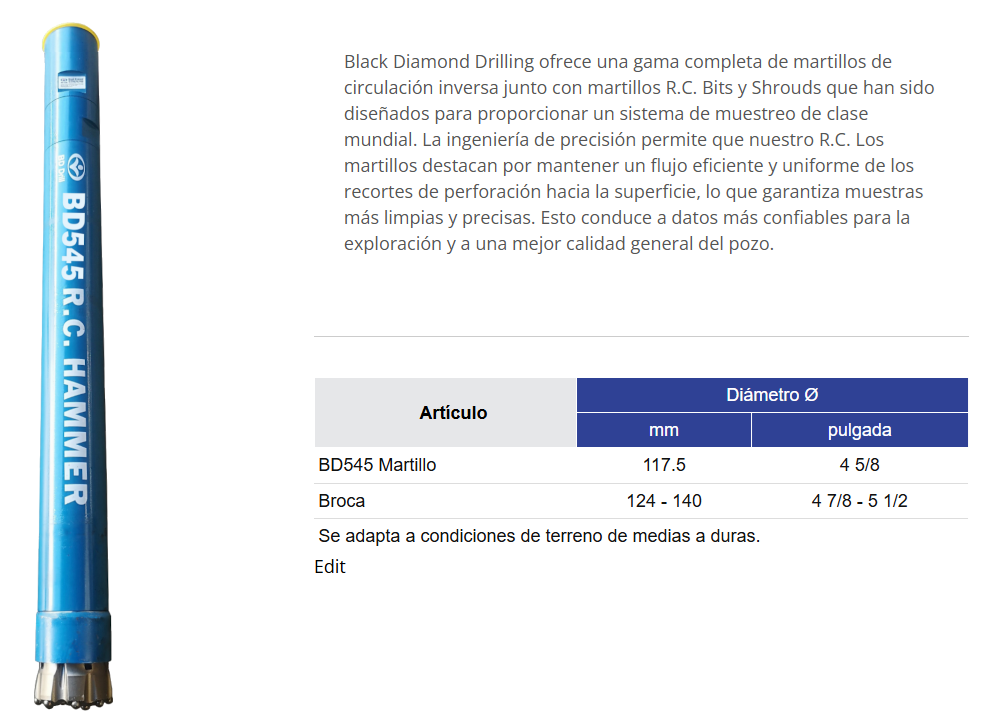

Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.

ArtículoDiámetro Ø
mmpulgada
BD545 Martillo117.54 5/8
Broca124 - 1404 7/8 - 5 1/2
Se adapta a condiciones de terreno de medias a duras.

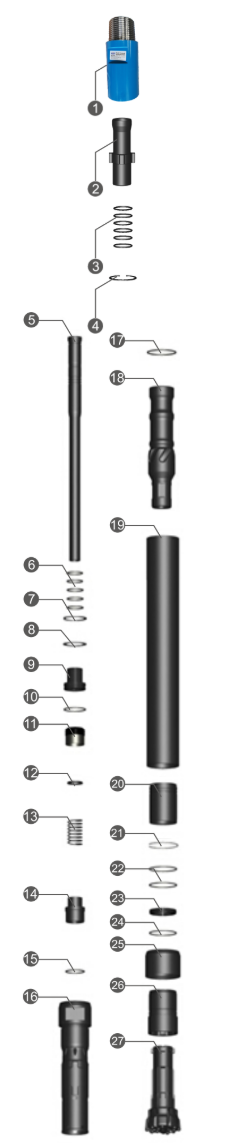

BD545 Lista de piezas del martillo de circulación inversa

Black Diamond Drilling BD545 Lista de piezas del martillo de circulación inversa full
Conjunto superior-subCódigo de productoDescripciónAmountCompatibilidad
ACrossover Sub Assy PIN Metzke 4.5"(57mm) to Remet 4.5" PIN to BOX Crossover Sub Assembly OD117mm ADAPT-PM4BR4-117/57
1SUB-RC-PM45BR45-117Top Sub Remet 4.5"133-545-R45
2ADAPT-ATUBE-PM45BR45Adaptor Tube Remet 4.5"120-545-R45
3SK-BR45O Ring (Adaptor Tube Remet 4.5")638-545-000
4BD545-CIRCLIP-ACirclip A141-D1300-0900
Conjunto martilloCódigo de productoDescripciónAmountCompatibilidad
5BD545-STUBE-M4.5Sample Tube137-545-000
6BD545-SK-STUBEO Ring (Sample Tube)441-D1300-0900
7BD545-CIRCLIP-4Circlip B141-D1300-0850
8BD545-AIRSCREENAir Screen121-545-000
9BD545-DISTDistributor129-545-000
10BD545-SK-DISTO RIng (Distributor)141-D1300-0900
11BD545-CVALVECheck Valve/Plunger125-545-000
12BD545-SK-CVALVEY Ring (Check Valve)141-D1300-0900
13BD545-SPRINGSpring122-545-000
14BD545-SK-ICYLO Ring (Inner Cylinder)141-D1300-0900
15BD545-ICYL-M4.5Inner Cylinder/Top Barrrel131-545-000
16BD545-PISTONPiston136-545-000
17BD545-ECYLExternal Cylinder/Piston Case135-545-000
18BD545-BUSHBearing Bush126-545-000
19BD545-SK-BUSHO Ring (Bearing Bush)441-D1300-0900
20BD545-PRINGBush Retaining Ring123-542-000
21BD545-SRINGBit Ring127-545-000
22BD545-SK-SRINGO Ring (Bit Ring)141-D1300-0900
23BD545-SHROUD127/125Shroud140-545-415
24BD545-DSUBDrive Sub116-545-000
25BD545-133DCDrill Bit163-545-504DC
26BD545-SKSeal Kit (Item 2+4+7+11+13+15+20+23)141-D1300-0900
Black Diamond Drilling BD545 Lista de piezas del martillo de circulación inversa

Tabla de selección de brocas

Black Diamond Drilling BD545 Tabla de selección de brocas

Tabla de selección de cubierta

Black Diamond Drilling BD545 Tabla de selección de cubierta

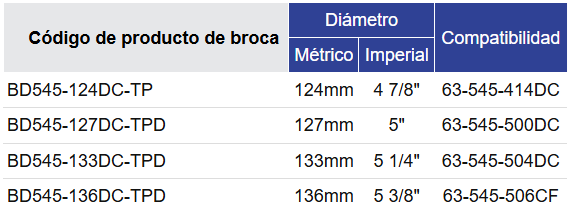

Tabla de selección de brocas

Código de producto de brocaDiámetroCompatibilidad
MétricoImperial
BD545-124DC-TP124mm4 7/8"63-545-414DC
BD545-127DC-TPD127mm5"63-545-500DC
BD545-133DC-TPD133mm5 1/4"63-545-504DC
BD545-136DC-TPD136mm5 3/8"63-545-506CF

Tabla de selección de cubierta

Código de producto de la cubiertaDiámetroCompatibilidad
MétricoImperial
BD545-SHROUD-124/122124mm4 7/8"40-545-413
BD545-SHROUD-127/125-DB127mm5"40-545-415
BD545-SHROUD-133/131-DB133mm5 1/4"40-545-503
BD545-SHROUD-136/134-DB136mm5 11/32"40-545-505
BD545-SHROUD-138/136-DB138mm5 7/16"40-545-507
BD545-SHROUD-140/138-DB140mm5 1/2"40-545-508

Especificaciones generales

Black Diamond Drilling BD545 Especificaciones generales

Consumo de aire

Black Diamond Drilling BD545 Consumo de aire

Especificaciones generales

DescripciónMétricoImperial
Diámetro exterior de la caja del pistón117.5mm4 5/8"
Longitud del martillo1261mm4' 1 5/8"
Peso del martillo65.0kg143lb 5oz
Rango de tamaño de bits124 - 140mm4 7/8" - 5 1/2"
Diámetro de la varilla de perforación114mm4 1/2"
Ancho plano de la llave: cilindro interior45mm1 3/4"
Ancho plano de la llave - Sub superior50mm2"

Consumo de aire

PresiónConsumo
psibarcfmm3/min
40027.685024.0
45031.192525.1
50034.5100028.3
55038.1105029.8
60041.4112532.0
