BD547 Martillo de circulación inversa

Compatibilidad - RE547, MR120, SR747

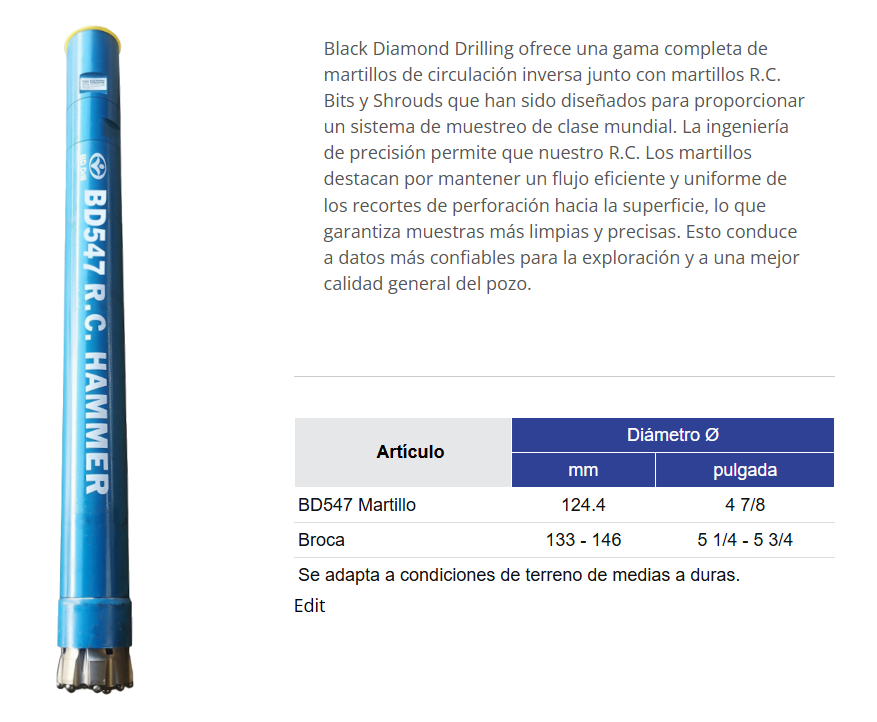

Black Diamond Drilling BD547 Martillo de circulación inversa
Black Diamond Drilling BD547 Martilllos de Circulatión Inversa

Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.

ArtículoDiámetro Ø
mmpulgada
BD547 Martillo124.44 7/8
Broca133 - 1465 1/4 - 5 3/4
Se adapta a condiciones de terreno de medias a duras.

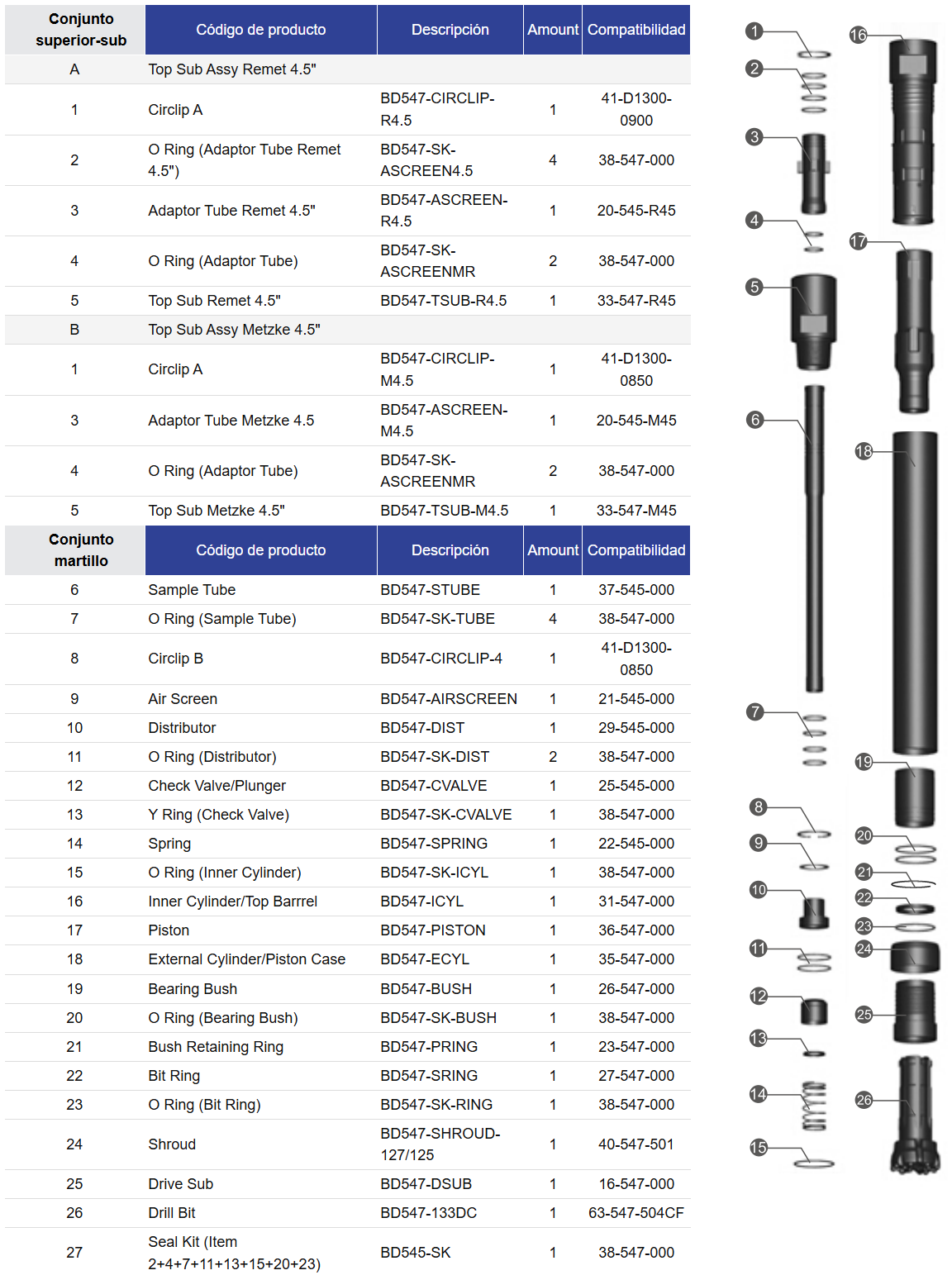

BD547 Lista de piezas del martillo de circulación inversa

Black Diamond Drilling BD547 BD547 Lista de piezas del martillo de circulación inversa
Conjunto superior-subCódigo de productoDescripciónAmountCompatibilidad
ATop Sub Assy Remet 4.5"
1Circlip ABD547-CIRCLIP-R4.5141-D1300-0900
2O Ring (Adaptor Tube Remet 4.5")BD547-SK-ASCREEN4.5438-547-000
3Adaptor Tube Remet 4.5"BD547-ASCREEN-R4.5120-545-R45
4O Ring (Adaptor Tube)BD547-SK-ASCREENMR238-547-000
5Top Sub Remet 4.5"BD547-TSUB-R4.5133-547-R45
BTop Sub Assy Metzke 4.5"
1Circlip ABD547-CIRCLIP-M4.5141-D1300-0850
3Adaptor Tube Metzke 4.5BD547-ASCREEN-M4.5120-545-M45
4O Ring (Adaptor Tube)BD547-SK-ASCREENMR238-547-000
5Top Sub Metzke 4.5"BD547-TSUB-M4.5133-547-M45
Conjunto martilloCódigo de productoDescripciónAmountCompatibilidad
6Sample TubeBD547-STUBE137-545-000
7O Ring (Sample Tube)BD547-SK-TUBE438-547-000
8Circlip BBD547-CIRCLIP-4141-D1300-0850
9Air ScreenBD547-AIRSCREEN121-545-000
10DistributorBD547-DIST129-545-000
11O Ring (Distributor)BD547-SK-DIST238-547-000
12Check Valve/PlungerBD547-CVALVE125-545-000
13Y Ring (Check Valve)BD547-SK-CVALVE138-547-000
14SpringBD547-SPRING122-545-000
15O Ring (Inner Cylinder)BD547-SK-ICYL138-547-000
16Inner Cylinder/Top BarrrelBD547-ICYL131-547-000
17PistonBD547-PISTON136-547-000
18External Cylinder/Piston CaseBD547-ECYL135-547-000
19Bearing BushBD547-BUSH126-547-000
20O Ring (Bearing Bush)BD547-SK-BUSH138-547-000
21Bush Retaining RingBD547-PRING123-547-000
22Bit RingBD547-SRING127-547-000
23O Ring (Bit Ring)BD547-SK-RING138-547-000
24ShroudBD547-SHROUD-127/125140-547-501
25Drive SubBD547-DSUB116-547-000
26Drill BitBD547-133DC163-547-504CF
27Seal Kit (Item 2+4+7+11+13+15+20+23)BD545-SK138-547-000
Black Diamond Drilling BD547 RC Reverse Circulation Hammer Parts List.png

Tabla de selección de brocas

Black Diamond Drilling BD547 Tabla de selección de brocas

Tabla de selección de cubierta

Black Diamond Drilling BD547 Tabla de selección de cubierta

Tabla de selección de brocas

Código de producto de brocaDiámetroCompatibilidad
MétricoImperial
BD547-133DC-TPD133mm5 1/4"63-547-504HF
BD547-136DC-TPD136mm5 3/8"63-547-506DC
BD547-140DC-TPD140mm5 1/2"63-547-508DC
BD547-143DC-TPD143mm5 5/8"63-547-510CF

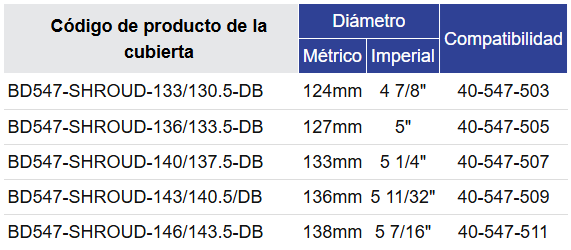

Tabla de selección de cubierta

Código de producto de la cubiertaDiámetroCompatibilidad
MétricoImperial
BD547-SHROUD-133/130.5-DB124mm4 7/8"40-547-503
BD547-SHROUD-136/133.5-DB127mm5"40-547-505
BD547-SHROUD-140/137.5-DB133mm5 1/4"40-547-507
BD547-SHROUD-143/140.5/DB136mm5 11/32"40-547-509
BD547-SHROUD-146/143.5-DB138mm5 7/16"40-547-511

Especificaciones generales

Black Diamond Drilling BD547 Especificaciones generales

Consumo de aire

Black Diamond Drilling BD547 Consumo de aire

Especificaciones generales

DescripciónMétricoImperial
Diámetro exterior de la caja del pistón124.4mm4 7/8"
Longitud del martillo1292mm4' 2 7/8"
Peso del martillo80.0 kg176lb 6oz
Rango de tamaño de bits133 - 146mm5 1/4 - 5 3/4"
Diámetro de la varilla de perforación114mm4 1/2"
Ancho plano de la llave: cilindro interior51mm2"
Ancho plano de la llave - Sub superior50mm2"

Consumo de aire

PresiónConsumo
psibarcfmm3/min
40027.685024.0
45031.192525.1
50034.5100028.3
55038.1105029.8
60041.4112532.0
