RC121 - BD040 Martillo de circulación inversa

Compatibilidad - RE545, RE040, PR40, AD660, RC45, MR120

Black Diamond Drilling RC121 BD040 Martillo de circulación inversa Información
Black Diamond Drilling RC121-BD040 RC Hammer clear

Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.

ArtículoDiámetro Ø
mmpulgada
RC121 - BD040 Martillo1214 3/4
Broca126 - 1464 - 5 3/4
Se adapta a condiciones de terreno de medias a duras.

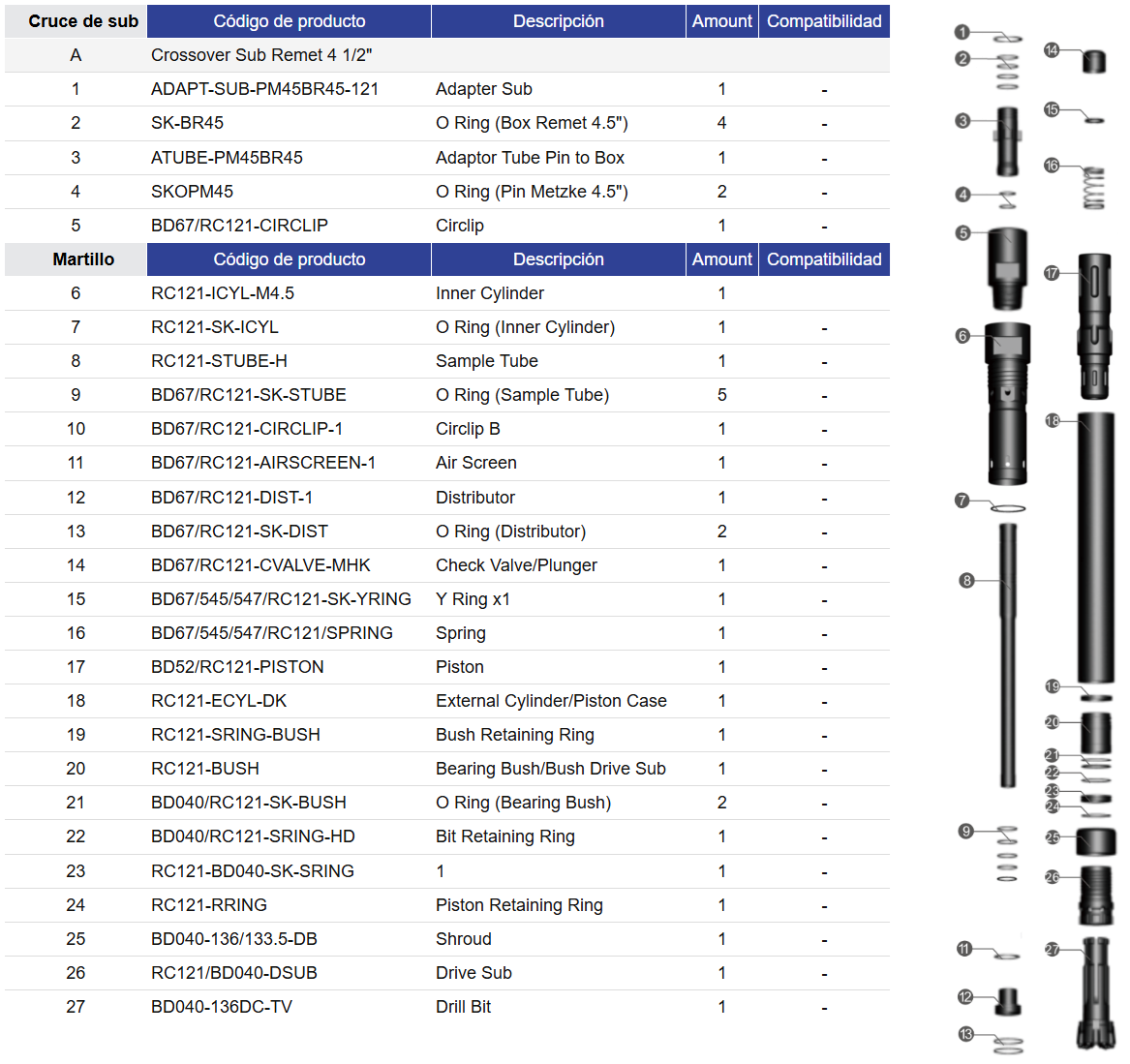

RC121 - BD040 Lista de piezas del martillo de circulación inversa

Black Diamond Drilling RC121 BD040 Lista de piezas del martillo de circulación inversa
Cruce de subCódigo de productoDescripciónAmountCompatibilidad
ACrossover Sub Remet 4 1/2"
1ADAPT-SUB-PM45BR45-121Adapter Sub1-
2SK-BR45O Ring (Box Remet 4.5")4-
3ATUBE-PM45BR45Adaptor Tube Pin to Box1-
4SKOPM45O Ring (Pin Metzke 4.5")2-
5BD67/RC121-CIRCLIPCirclip1-
MartilloCódigo de productoDescripciónAmountCompatibilidad
6RC121-ICYL-M4.5Inner Cylinder1
7RC121-SK-ICYLO Ring (Inner Cylinder)1-
8RC121-STUBE-HSample Tube1-
9BD67/RC121-SK-STUBEO Ring (Sample Tube)5-
10BD67/RC121-CIRCLIP-1Circlip B1-
11BD67/RC121-AIRSCREEN-1Air Screen1-
12BD67/RC121-DIST-1Distributor1-
13BD67/RC121-SK-DISTO Ring (Distributor)2-
14BD67/RC121-CVALVE-MHKCheck Valve/Plunger1-
15BD67/545/547/RC121-SK-YRINGY Ring x11-
16BD67/545/547/RC121/SPRINGSpring1-
17BD52/RC121-PISTONPiston1-
18RC121-ECYL-DKExternal Cylinder/Piston Case1-
19RC121-SRING-BUSHBush Retaining Ring1-
20RC121-BUSHBearing Bush/Bush Drive Sub1-
21BD040/RC121-SK-BUSHO Ring (Bearing Bush)2-
22BD040/RC121-SRING-HDBit Retaining Ring1-
23RC121-BD040-SK-SRING11-
24RC121-RRINGPiston Retaining Ring1-
25BD040-136/133.5-DBShroud1-
26RC121/BD040-DSUBDrive Sub1-
27BD040-136DC-TVDrill Bit1-

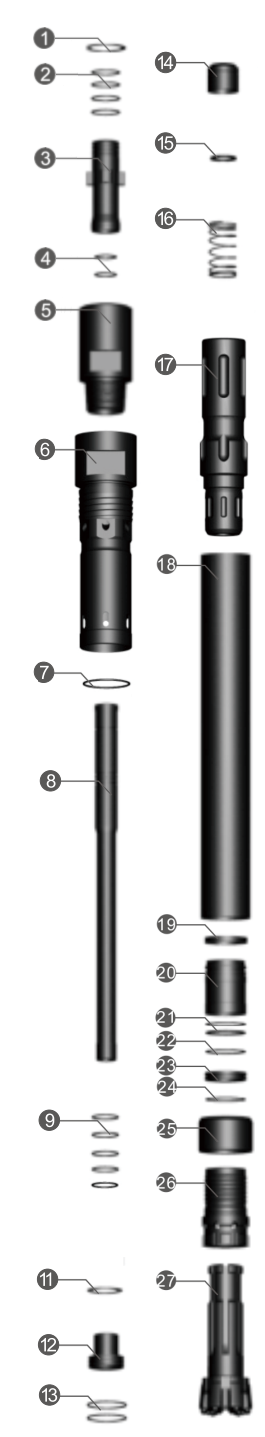

Black DIamond Drilling RC121-BD040 Lista de piezas del martillo de circulación inversa

Tabla de selección de brocas

Black Diamond Drilling RC121 BD040 Tabla de selección de brocas

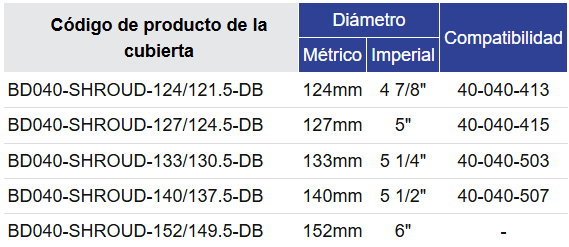

Tabla de selección de cubierta

Black Diamond Drilling RC121 BD040 Tabla de selección de cubierta

Tabla de selección de brocas

Código de producto de brocaDiámetroCompatibilidad
MétricoImperial
BD040-124DC-TPD124mm4 7/8"-
BD040-127DC-TPD127mm5"63-040-502DC
BD040-133DC-TPD133mm5 1/4"63-040-504DC
BD040-140DC-TPD140mm5 7/16"63-040-508DC

Tabla de selección de cubierta

Código de producto de la cubiertaDiámetroCompatibilidad
MétricoImperial
BD040-SHROUD-124/121.5-DB124mm4 7/8"40-040-413
BD040-SHROUD-127/124.5-DB127mm5"40-040-415
BD040-SHROUD-133/130.5-DB133mm5 1/4"40-040-503
BD040-SHROUD-140/137.5-DB140mm5 1/2"40-040-507
BD040-SHROUD-152/149.5-DB152mm6"-

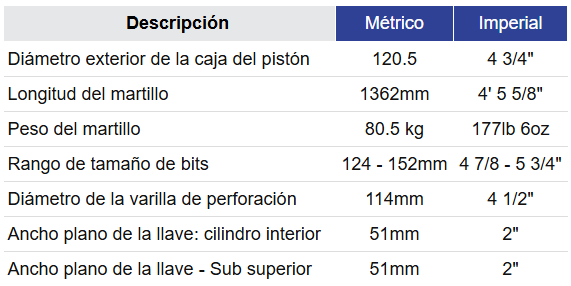

Especificaciones generales

Black Diamond Drilling RC121 BD040 Especificaciones generales

Consumo de aire

Black Diamond Drilling RC121 BD040 Consumo de aire

Especificaciones generales

DescripciónMétricoImperial
Diámetro exterior de la caja del pistón120.54 3/4"
Longitud del martillo1362mm4' 5 5/8"
Peso del martillo80.5 kg177lb 6oz
Rango de tamaño de bits124 - 152mm4 7/8 - 5 3/4"
Diámetro de la varilla de perforación114mm4 1/2"
Ancho plano de la llave: cilindro interior51mm2"
Ancho plano de la llave - Sub superior51mm2"

Consumo de aire

PresiónConsumo
psibarcfmm3/min
40027.685024.0
45031.192525.1
50034.5100028.3
55038.1105029.8
60041.4112532.0
