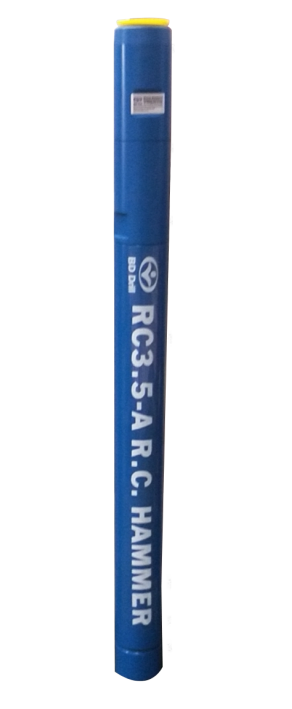

RC3.5 Martillo de circulación inversa
Compatibilidad - RE035, AD620
Black Diamond Drilling ofrece una gama completa de martillos de circulación inversa junto con martillos R.C. Bits y Shrouds que han sido diseñados para proporcionar un sistema de muestreo de clase mundial. La ingeniería de precisión permite que nuestro R.C. Los martillos destacan por mantener un flujo eficiente y uniforme de los recortes de perforación hacia la superficie, lo que garantiza muestras más limpias y precisas. Esto conduce a datos más confiables para la exploración y a una mejor calidad general del pozo.
| Artículo | Diámetro Ø | |
| mm | inch | |
| RC3.5 Martillo | 94mm | 3 11/16" |
| Broca | 100 - 127mm | 3 15/16" - 5" |
| Se adapta a condiciones de terreno de medias a duras. | ||
RC3.5 Lista de piezas del martillo de circulación inversa
| Conjunto superior-sub | Código de producto | Descripción | Amount | Compatibilidad |
| 1 | RC3.5-TSUB-R3 | Top Sub Remet 3" | 1 | 33-035-R30 |
| 2 | RC3.5-ASCREEN-R3 | Adaptor Tube Remet 3" | 1 | 20-035-R30 |
| 3 | RC3.5-SK-ASCREEN-R3 | O Ring (Adaptor Tube Remet 3") | 2 | 38-035-000 |
| Conjunto de martillo | Código de producto | Descripción | Amount | Compatibilidad |
| 4 | RC3.5-STUBE | Sample Tube | 1 | 37-035-00U |
| 5 | RC3.5-SK-STUBE | O Ring (Sample Tube) | 6 | 38-035-000 |
| 6 | RC3.5-CIRCLIP | Circlip | 1 | - |
| 7 | RC3.5-DIST | Distributor | 1 | 29-035-000 |
| 8 | RC3.5-TBARREL | Top Barrel (Sub) | 1 | - |
| 9 | RC3.5-CVALVE | Check Valve/Plunger | 1 | 25-035-000 |
| 10 | RC3.5-SK-CVALVE | Y Ring (Check Valve) | 1 | 38-035-000 |
| 11 | RC3.5-SPRING | Spring | 1 | 22-035-000 |
| 12 | RC3.5-MUR-STEEL | Make Up Ring Steel | 1 | 24-035-000 |
| 13 | RC3.5-STUBE-MOUNT | Mount Sample Tube | 1 | 37-035-00L |
| 14 | RC3.5-ICYL | Inner Cyclinder/Top Barrel | 1 | 31-035-000 |
| 15 | RC3.5-PISTON | Piston | 1 | 36-035-000 |
| 16 | RC3.5-ECYL | External Cylinder/Barrel/Piston Case | 1 | 35-035-000 |
| 17 | RC3.5-BUSH | Bearing Bush | 1 | - |
| 18 | RC3.5-SK-SRING | O Ring (Bit Stop Ring) | 1 | 38-035-000 |
| 19 | RC3.5-SRING | Bit Stop Ring | 1 | 27-035-000 |
| 20 | RC3.5-SHROUD-104/102 | Shroud | 1 | 40-035M-307-RE035 |
| 21 | RC3.5-DSUB | Drive Sub | 1 | 16-035-000 |
| 22 | RC3.5-104DC-TV | Drill Bit | 1 | 63-035-400DC |
| 23 | RC3.5-SK | Seal Kit (3+5+10+18) | 1 | 38-035-000 |
Tabla de selección de brocas
Tabla de selección de cubierta

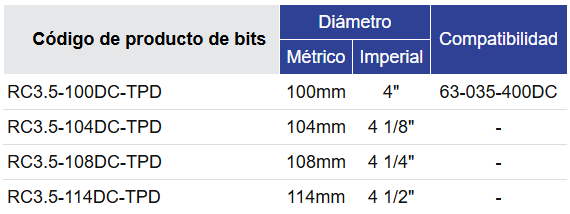

Tabla de selección de brocas
| Código de producto de bits | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| RC3.5-100DC-TPD | 100mm | 4" | 63-035-400DC |
| RC3.5-104DC-TPD | 104mm | 4 1/8" | - |
| RC3.5-108DC-TPD | 108mm | 4 1/4" | - |
| RC3.5-114DC-TPD | 114mm | 4 1/2" | - |

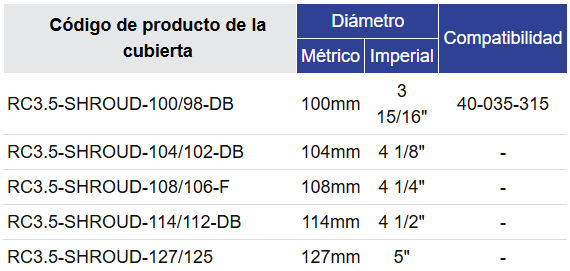

Tabla de selección de cubierta
| Código de producto de la cubierta | Diámetro | Compatibilidad | |
| Métrico | Imperial | ||
| RC3.5-SHROUD-100/98-DB | 100mm | 3 15/16" | 40-035-315 |
| RC3.5-SHROUD-104/102-DB | 104mm | 4 1/8" | - |
| RC3.5-SHROUD-108/106-F | 108mm | 4 1/4" | - |
| RC3.5-SHROUD-114/112-DB | 114mm | 4 1/2" | - |
| RC3.5-SHROUD-127/125 | 127mm | 5" | - |
Especificaciones generales
Consumo de aire
Especificaciones generales
| Descripción | Métrico | Imperial |
| Diámetro exterior de la caja del pistón | 94mm | 3 11/16 |
| Longitud del martillo | 1184mm | 3' 10 3/8" |
| Peso del martillo | 44.0kg | 97 lb |
| Rango de tamaño de bits | 100-114mm | 3 15/16" - 4 1/2" |
| Diámetro de la varilla de perforación | 89mm | 3 1/2" |
| Ancho plano de la llave: cilindro interior | - | - |
| Ancho plano de la llave - Sub superior | 40mm | 1 9/16" |

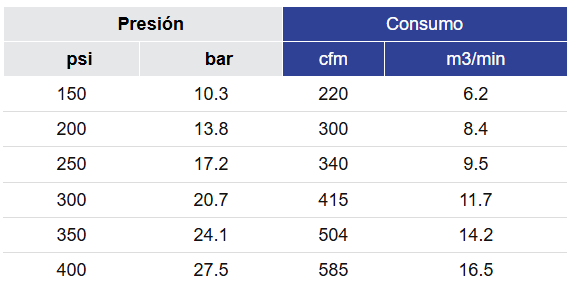

Consumo de aire
| Presión | Consumo | ||
| psi | bar | cfm | m3/min |
| 150 | 10.3 | 220 | 6.2 |
| 200 | 13.8 | 300 | 8.4 |
| 250 | 17.2 | 340 | 9.5 |
| 300 | 20.7 | 415 | 11.7 |
| 350 | 24.1 | 504 | 14.2 |
| 400 | 27.5 | 585 | 16.5 |
